OLED高精度寿命試験装置 Model2805B

Model2805Bは32〜128CH構成 DC駆動専用の高精度寿命試験装置です。

OLED（有機EL）を高精度/高安定なDC定電流で駆動し、
素子電圧を高精度に測定します。

また、素子に近接設置したフォトダイオードによって、
素子の輝度も同時に測定します。
（フォトダイオードアンプはModel2805B本体に内蔵しています）

寿命試験の操作は、Windows PC上で動く専用アプリケーションによって行います。
ユーザの指定した任意の時間間隔で自動的に測定値を保存し、
素子電圧と輝度の経時変化をグラフで表示します。

測定値は全てCSVファイルで保存するので、
必要に応じてエクセルや各種解析ソフトに測定データをエクスポートできます。


Model2805Bの詳細スペック等のお問い合わせはこちらからお願いします。
製品デモのお申し込みや、特殊仕様対応等もご相談下さい。

１．
　　独立３レンジを有する精密定電流源を32個内臓。
　　有機ELを1対1で接続・連続駆動し一瞬でも駆動が途切れることはありません。

２．
　　全32個の有機ELを同時並行して素子電圧＆発光強度を最短1秒ごとに測定。
　　測定データをPCに保存する間隔は別途任意に選択できます。

３．
　　精密電流減は、負荷変動/温度変動に対し極めて安定で、
　　駆動電流は常にオペレータが設定した値です。
　　駆動電流を再測定しての補正はありません

４．
　　駆動スキャナ切り替え・外部I-Vソースは一切使用せず、有機ELに余計なストレスをかけません。

５．
　　素子電圧測定は四端子法を採用し、接続線の誤差を排除しています。

６．
　　有機EL32個のフリッカ状変動を、輝度0.01%、電圧1mV単位で把握できます。
　　
７．
　　基本確度±0.04%, 分解能16bit, 温度係数20ppm/℃
　　駆動電流3レンジ　1/10/40mA (100mAに変更可)
　　素子電圧1レンジ　100.0〜20,040.0mV
　　輝度測定6レンジ　100/300/…/30000lux
　　1000倍の測光範囲で分解能20,000を確保。
　　
　　 　　

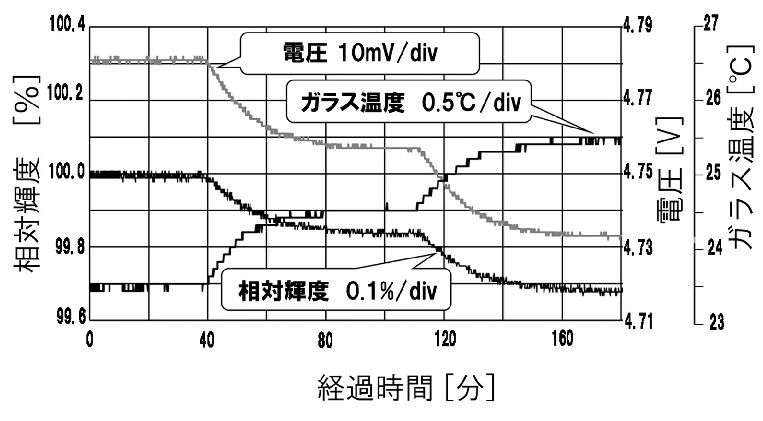

有機ELのガラス表面温度が1℃変動したときの輝度と電圧の変化を精密測定できます。
以下の測定結果グラフから、測定対象の有機ELは
　電圧：-24mV/℃
　輝度：-0.16%/℃
の温度係数を持っていることがわかります。

弊社M2805は極めて高精度な寿命試験装置ですが、その性能を十分に発揮するにはそれなりの技術が必要です。
無用のトラブルを避ける為に下記のようなアプリケーション・ノートを作りました。
アプリケーションノートをご要望の方は弊社までお問合せ下さい。

１・基本
　　本装置の特長と基本確度仕様±0.04%の意味、環境条件。
　　全32個の電流源は、I-Vソース単体機に匹敵する精度を誇ります！
　　その為外部I-Vソースは不要で、寿命試験中は常に精密電流駆動しています。

２・四端子接続の採用・その必要性、素子電圧を0.3mV単位で測る。
　　デバイスとの間は、所謂ケルビン接続法を採用していますが、その必要性は？
　　接続ケーブルの直流抵抗が大きな誤差要因となる場合、補償が必須です。

３・寿命試験
　　室温下では温度監視･記録が欠かせず、外部温度計と連携すべきです。
　　駆動切り替えスキャナ無しで、電流は長期間安定、駆動は一瞬間も切れない。
　　試験中に駆動電流を再測定して、補正するのはお勧めできません。

４・デバイス温度特性、温度係数の測定
　　ごく一部に、OLED光出力の温度係数は原理的に０であるとの見方があるようですが、それは簡易化したモデルでの考察であり、現実には必ず温度係数を有しています。
　　要は、これを如何に評価・測定するのかであって、本機ではデバイス温度を１℃振ったときの素子電圧と発光強度の変化を評価・測定できる精度と分解能を有し、さらに恒温槽内試験ではガラス温度が重要指標と考え、連携して監視・記録できます。
　　LED（OLED代行）＋ペルチェ式恒温暗箱による試験報告書あります。

５・バージンデバイスの初期変動
　　成膜時の異物混入と、フリッカー状初期変動の関係について。
　　全３２CHの素子電圧・輝度を1秒毎に測定できることの重要性。
　　社内で評価・試験を実施しました。

月刊ディスプレイ2011年4月号P81〜P84に、弊社製品紹介記事が掲載されました。
以下からpdfファイルで見られますので、ご参照下さい。
Model2805B（月刊ディスプレイ2011年4月）(pdfファイル)
